Erneuerung der Leitstandtechnik

im Müllheizkraftwerk Ulm

Videowand_MHKW-aus-Youtube-Video_2Videowand_MHKW_aus-Youtube-Video_1

Unsere Leistungen:

  • Raumplanung der Leitwarte inkl. Möblierung, Videowall sowie Ertüchtigung von Doppelboden und Decke
  • KVM-System für 5 Arbeitsplätze (3 Bediener, 2 Techniker)
  • Erneuerung und Erweiterung der Videoüberwachung (45 IP-/PTZ-Kameras, VMS, 4 Workstations, Schnittstelle zum KVM)
  • Planung eines Gefahrenmanagementsystems mit Anbindung an Brandmelde-, Video-, Haus- und Intercom-Systeme sowie KVM
  • Medientechnik der Leitwarte (Videowall 3×5, Arbeitsplatz-Displays, Bedienkonzept)
  • Planung eines KVM-Systems für 50 Quellen und 5 Bedienplätze inkl. GMS-Schnittstelle
  • Migrationsplanung für den laufenden Betrieb während der baulichen Ertüchtigung

Die Verbandsversammlung TAD (Thermische Abfallverwertung Donautal) beschloss im November 2016 die umfassende Sanierung des Müllbunkers des MHKW sowie die Erweiterung um einen zusätzlichen Bunker. Im Zuge dessen wurde die Leitwarte vollständig modernisiert und funktional ausgebaut.

Zentraler Bestandteil war die Einführung eines KVM-Matrixsystems, das eine flexible und latenzarme Steuerung von Video-, USB- und Steuersignalen ermöglicht. Ergänzt wurde dies durch eine hochverfügbare Videowall zur Anzeige von Prozessdaten, CCTV-Streams und Alarmen. Das Videosystem wurde auf eine IP-basierte Struktur mit zentralem Videomanagementsystem umgestellt und erweitert. Zusätzlich wurde ein Gefahrenmanagementsystem integriert, das verschiedene sicherheitsrelevante Anlagen wie Brandmelde- und Sprachalarmanlagen zusammenführt und visualisiert. Alle Systeme – einschließlich Prozessleitsystem, Gebäudeleittechnik und bestehender Anlagen – wurden über standardisierte Schnittstellen vernetzt und zentral aus der Leitwarte bedienbar gemacht.

Die Planung und Umsetzung (HOAI-Phasen 1–8) umfassten neben KVM, Video und Gefahrenmanagement auch eine Migrationsstrategie für den Umbau im laufenden Betrieb. Durch redundante Technik und getrennte IP-Strukturen konnte die Inbetriebnahme ohne Unterbrechung erfolgen. Die Abnahme fand im Dezember 2022 statt.

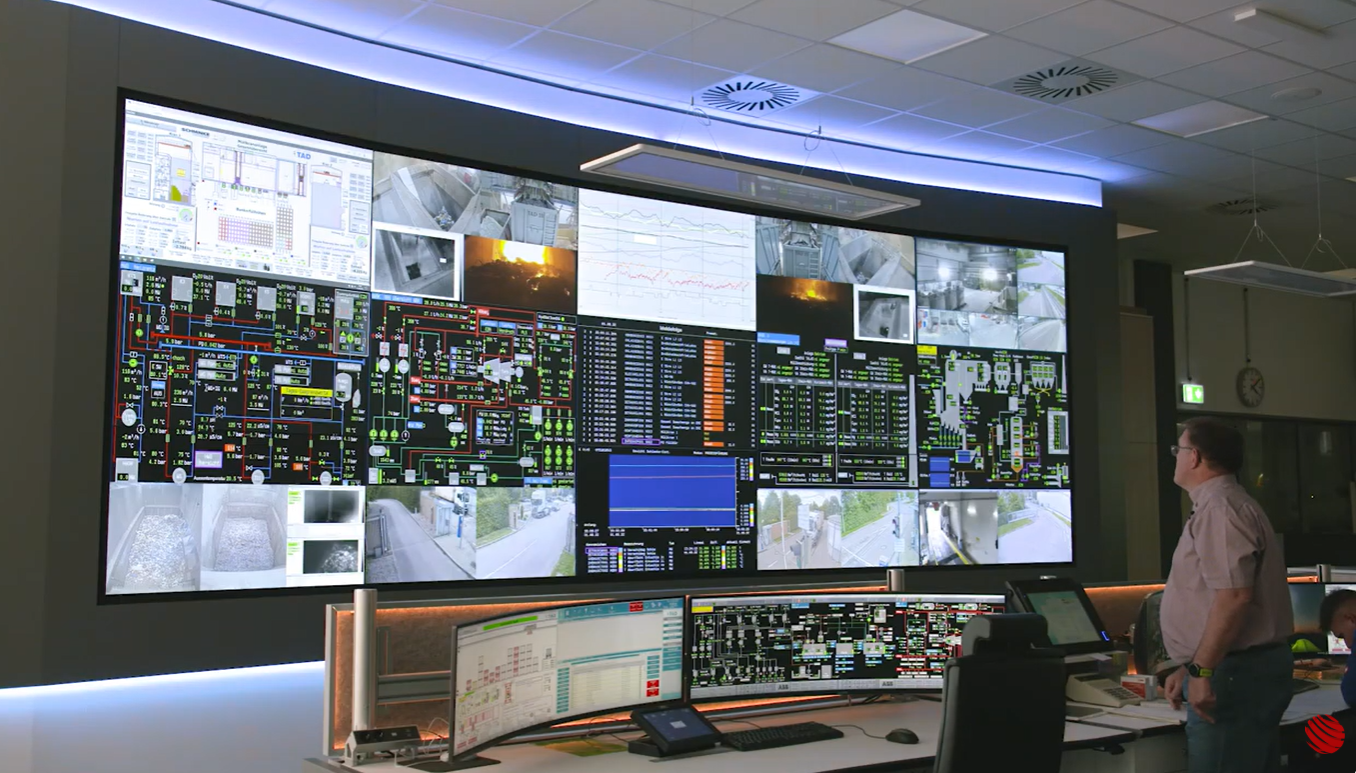

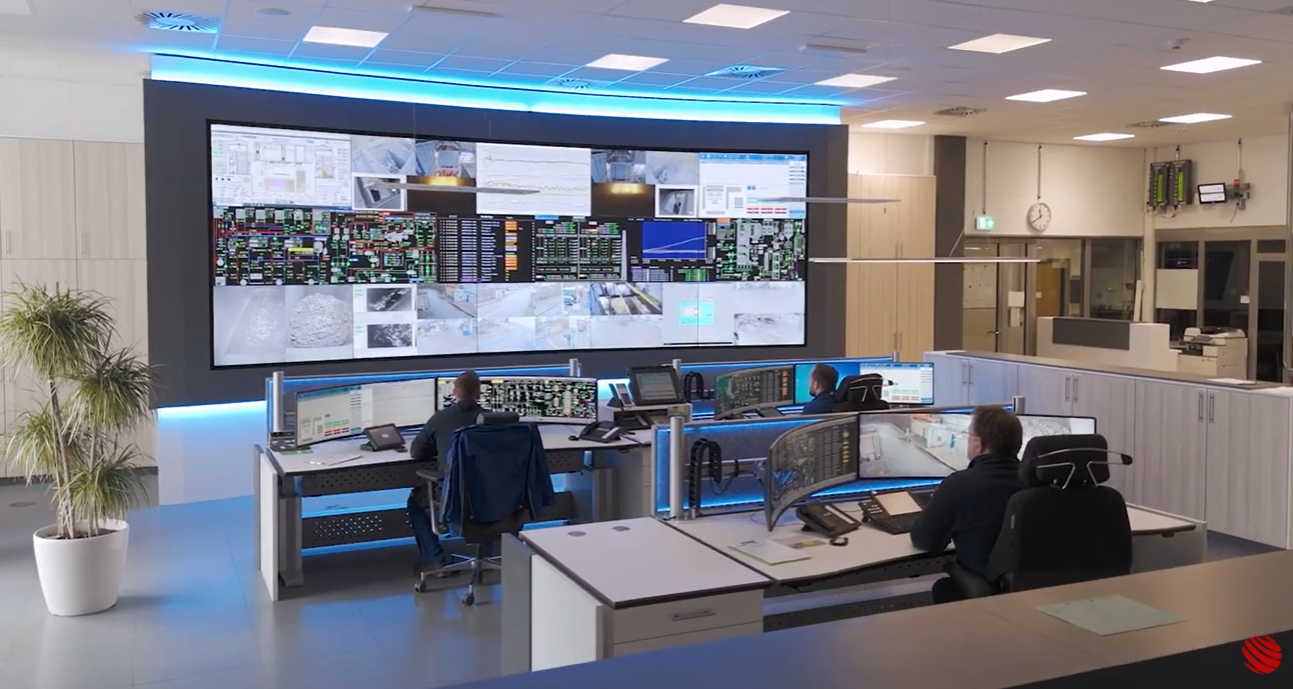

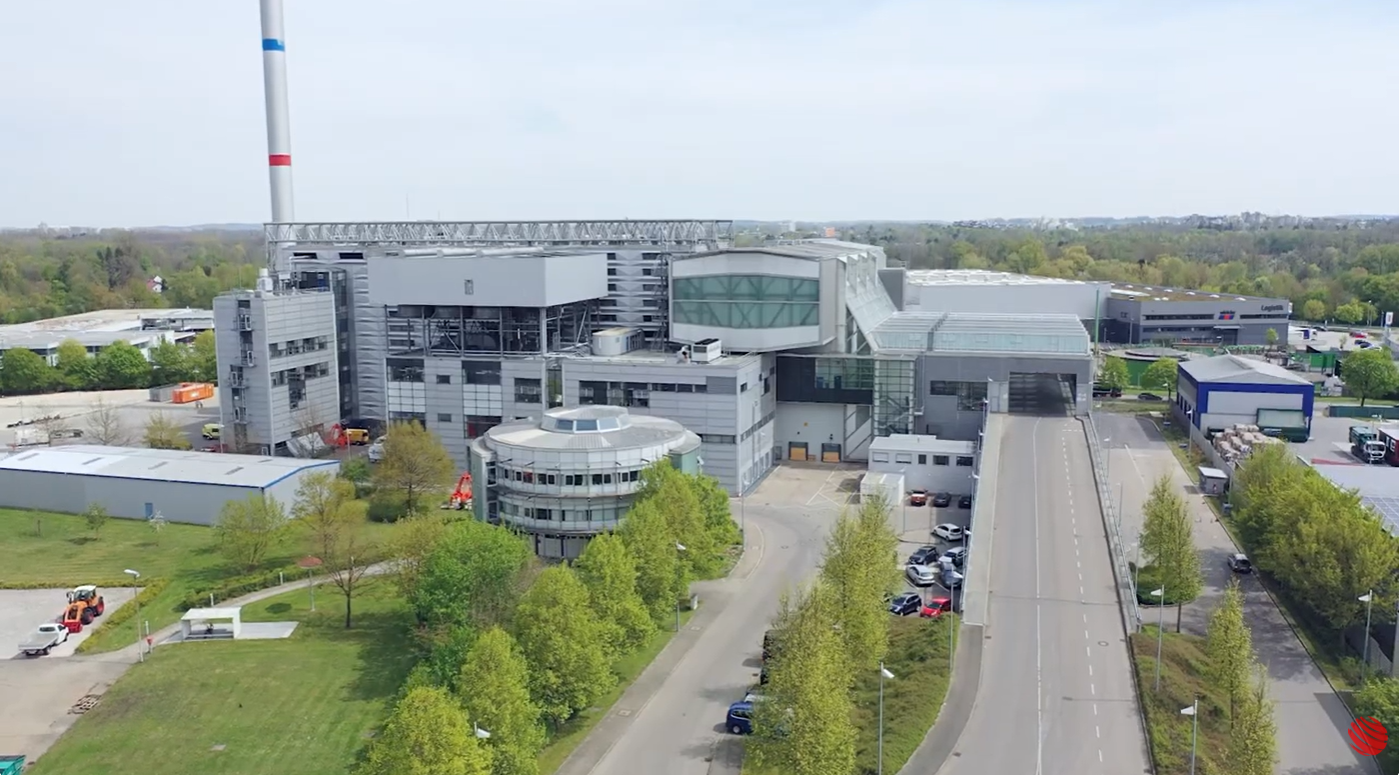

Bildquelle: Ausschnitte aus dem youtube-Video der accellonet-Planungsleistungen MHKW Ulm
youtube-Video der accellonet Planungsleistungen MHKW Ulm
